Pour déterminer si unfaisceau de câblage de remorqueest étanche, vous devez le vérifier sous 3 aspects : indice de protection, conception structurelle et sélection des matériaux.
Voici comment procéder :
1. Niveaux d'imperméabilisation de base
| Indice IP | Description des protections | Conditions de test et exemples d'applications |
| IP67 | Résiste à une immersion temporaire sans pénétration d’eau | Immersion dans 1 m d'eau pendant 30 min (exposition de courte durée). |
| IP68 | Résiste à une immersion prolongée et continue | Immersion prolongée (ex. 24 heures à 1,5 m de profondeur pour les harnais de stockage d'énergie). |
| IP6K9K | Résistant aux jets d'eau à haute pression et à haute température | Résiste aux jets d'eau haute pression et haute température (ex : 80°C, test 100 bar pour les faisceaux de châssis). |
Point clé-La note doit être imprimée sur le connecteur ou l'emballage. Les produits sans classement n’ont fondamentalement pas de capacités d’imperméabilisation.
2. Certifications et normes
• Les fiches conformes à la norme ISO7638 (telles que les prises européennes à 13 broches) ont généralement une conception étanche intégrée.
• Les produits légitimes seront marqués de certifications de l'industrie automobile telles que IATF16949.
1. Conception d'étanchéité du connecteur
• Matériau de la bague d'étanchéité : privilégiez le caoutchouc résistant aux intempéries, en évitant le silicone ordinaire (qui est sujet au vieillissement).

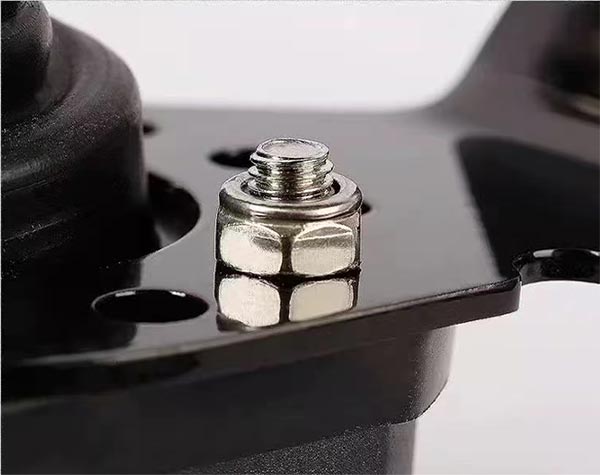

• Structure à double étanchéité - Par exemple, par serrage fileté + joint torique double protection aux deux extrémités du fil spiralé (voir Nissan Patrol Y62faisceau de câblage de remorqueconception).

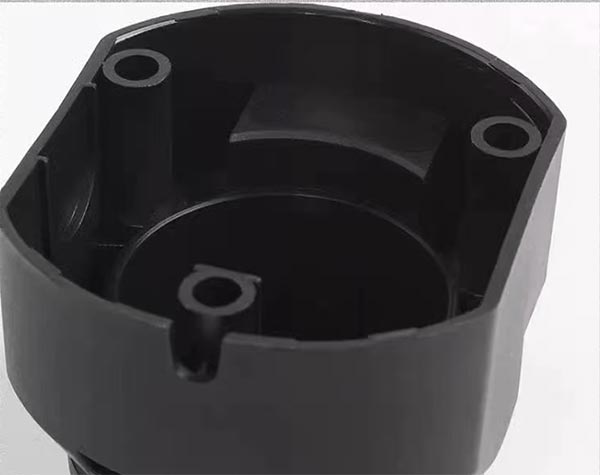

• Cavité interne étanche - Les produits haut de gamme conçoivent une cavité d'étanchéité tortueuse (telle que la structure labyrinthe d'un dispositif de remorquage) pour empêcher l'eau de pluie de s'infiltrer.

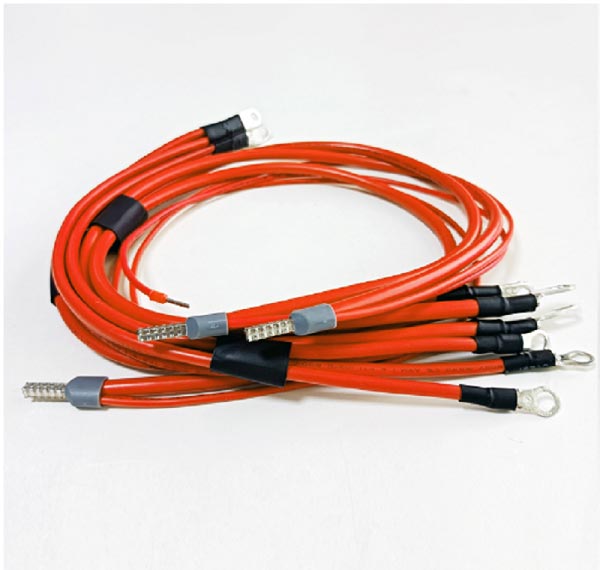

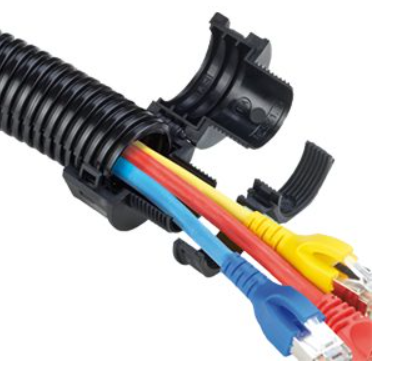

2. Détails de la protection des câbles
• Matériau de la gaine : le matériau TPEE/TPU est supérieur au PVC ordinaire (résistance au froid -40 ℃, résistance à la chaleur 105 ℃)
• Pas de connecteurs intermédiaires : le câble entier n'a aucun point de rupture ; les joints des connecteurs nécessitent un empotage ou un soudage par ultrasons.
• Intégrité de la couche de blindage – La couche de blindage métallique doit s'étendre dans le connecteur pour empêcher l'humidité de pénétrer par les interstices.
1. Test d'immersion dans l'eau (vérification IP67/IP68)

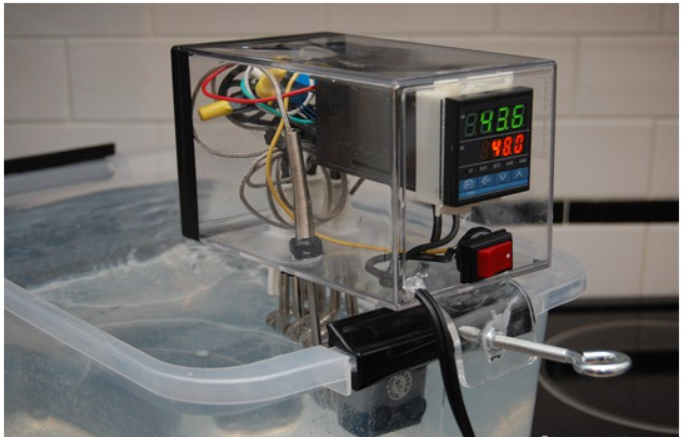

• Procédure - Plongez le faisceau de câbles dans 1 mètre de profondeur d'eau propre pendant 30 minutes (IP67) ou 24 heures (IP68).
• Jugement- Immédiatement après le retrait, testez la résistance d'isolation ≥100 MΩ (à l'aide d'un mégohmmètre de 500 V), et il ne devrait y avoir aucun résidu d'humidité après le démontage du connecteur.
Étude de cas - Le faisceau de câbles Suzhou Kaibaile New Energy a réussi le test de 24 heures à 1,5 mètre de profondeur d'eau et la résistance d'isolation était conforme à la norme.
2. Test de pulvérisation d'eau à haute pression (vérification IP6K9K)

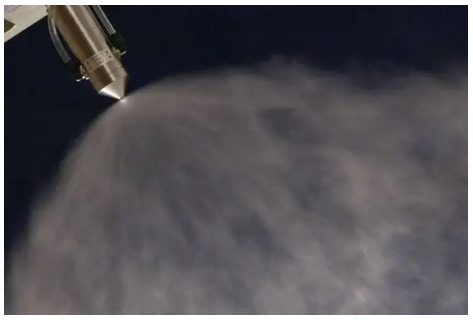

• Procédure - Utilisez un pistolet à eau haute température de 80 ℃ (pression d'eau de 80 à 100 bars) pour pulvériser le connecteur à une distance de 30 cm pendant 30 secondes.
• Jugement – Après 1 heure de repos, testez la continuité du circuit ; il ne devrait y avoir aucun court-circuit ni interruption du signal.
Scénarios applicables : faisceaux de câbles pour châssis de voiture, piles de chargement extérieures et autres applications nécessitant une protection contre les fortes pluies.

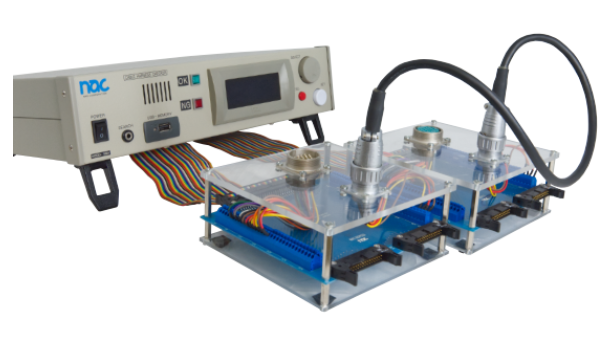

3. Tests de performances d'isolation
• Résistance d'isolation≥0,5 MΩ sous une tension de 2 500 V (test mégohmmètre)
• Test de tension de tenue : appliquez 1,5 fois la tension nominale (par exemple, 18 V pour un faisceau de câbles de 12 V) pendant 1 minute sans panne.
